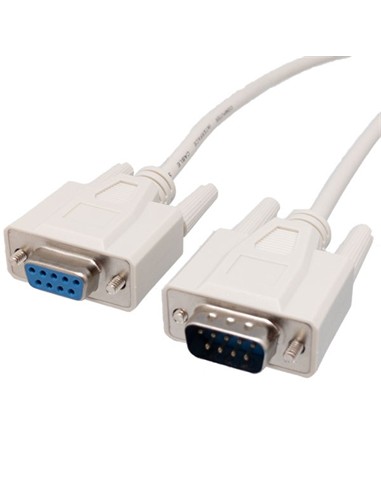

EUROCONEXX Cable Null Modem DB9 PIN M/H 1.8Mtrs Gris 2030

La comunicación directa de datos en serie entre dos terminales u ordenadores sin pasar por un módem intermedio requiere que los hilos de transmisión y recepción se crucen de forma interna. El cable Null Modem de Euroconnex, con referencia 2030, soluciona este enlace en distancias cortas gracias a sus 1,8 metros de longitud. Dispone de un puerto DB9 macho en un extremo y un puerto DB9 hembra en el otro, una estructura clásica para la programación de maquinaria industrial, cajas registradoras antiguas o receptores de satélite.

• Modelo de referencia: 2030
• Código EAN: 8435419520306
• Tipo de cable: Null Modem para puerto serie RS-232
• Conectores: DB9 Macho a DB9 Hembra
• Longitud física: 1,8 metros
• Esquema de pines: 1-1, 2-3 (Rx/Tx cruzados), 3-2 (Tx/Rx cruzados), 4-6, 5-5 (GND), 6-4, 7-8, 8-7, 9-9

A nivel técnico, el cableado presenta un conexionado de pines específico donde se aprecia claramente el cruce de las líneas clave: el pin 2 se conecta con el 3 y viceversa (2...3 y 3...2), lo que permite que lo enviado por un equipo sea escuchado por el otro de manera inmediata. Los pines de control de flujo (4 con 6, y 7 con 8) también están puenteados para asegurar el correcto flujo de la información. Al tratarse de un protocolo analógico puro, asegúrate de apretar bien los tornillos laterales metálicos para que la toma no sufra vibraciones que puedan cortar el traspaso de datos a mitad del proceso.
